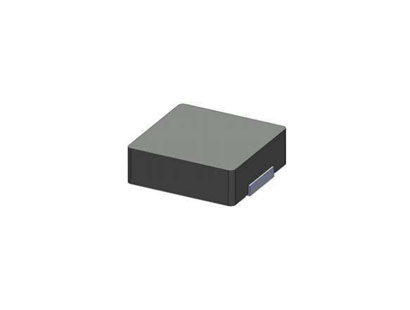

功率电感有哪些性能?

发布时间:2021-05-14 09:46:05 浏览:29次 责任编辑:晶导微电子

    随着电子技术的发展,功率电感成为了电子元器件一种重要的材料之一,一般电子线路中的电感是空心线圈,或带有磁芯的线圈,只能通过较小的电流,承受较低的电压;而功率电感也有空心线圈的,也有带磁芯的,主要特点是用粗导线绕制。那么功率电感有哪些性能?下面由山东晶导微电子代理商世纪风华为大家介绍:



    1、功率电感的主要性能参数有电感量L、直流电阻DCR、直流重叠电流Isat、温升许容电流Irms及自谐频率SRF。


    2、电感量是电感的标称感值,由于磁导率和分布电容的存在,感量会随频率的变化而变化;电感的精度一般为M(±20%)档或者N(±30%)档。


    3、直流电阻DCR是指产品电极之间所用漆包线的总的直流电阻。


    4、直流重叠电流Isat是指电感在连续通直流电流的情况下,电感的电感量会下降,一般按照下降30%的时候的电流值来设定规格。


    5、温升许容电流Irms是指电感在连续通直流电流的情况下,电感的表面的温度会上升,一般按照上升40℃的时候的电流值来设定规格。


    6、自谐频率SRF是指由于电感及电感本身分布电容的相互作用,使电感在某频率下达到谐振,该谐振频率就是电感的自谐频率,功率电感要求使用在自谐频率以下。
