晶导微电子SS36肖特基二极管的参数

发布时间:2022-08-31 13:53:58 浏览:47次 责任编辑:晶导微电子

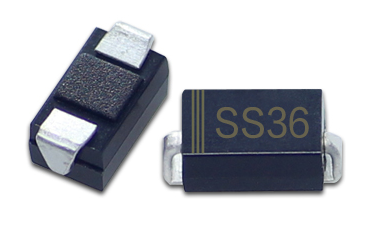

  SS36属于肖特基二极管,有DO-214AC封装/DO-214AA/SOD-123,3种封装,肖特基二极管其主要特点是正向导通压降小,反向恢复时间短和开关损耗小,是一种低功耗、超高速半导体器件。

  Maximum repetitive peak reverse voltage VRRM 最大重复峰值反向电压:60V

  Maximum DC blocking voltage VDC 最大直流闭锁电压:60V

  Maximum average forward rectified current I(AV) 最大正向平均整流电流:3.0A

  Maximum instantaneous forward voltage at 1.0A VF 1.0A时的最大瞬时正向电压:0.7V

  Ma ximum reverse reco very time trr 最大反向恢复时间:10ns

  Maximum DC reverse current at rated DC blocking voltage TA=25℃ IR 额定直流阻断电压下的最大直流反向电流:0.5mA

  Maximum DC reverse current at rated DC blocking voltage TA=125℃ IR 额定直流阻断电压下的最大直流反向电流:20.0mA

  Operating junction and storage temperature range TJ,TSTG 工作温度和存储温度范围:-55to +150℃

  SS36肖特基二极管,DO-214AC封装尺寸:

  黑胶长:最高值4.5mm,最低值3.99mm

  总长:最高值5.28mm,最低值4.8mm

  宽:最高值2.8mm,最低值2.54mm

  高:最高值2.42mm,最低值1.98mm




  SS36肖特基二极管,DO-214AA封装尺寸:

  黑胶长:最高值4.57mm,最低值4.06mm

  总长:最高值5.59mm,最低值5.21mm

  宽:最高值3.94mm,最低值3.30mm

  高:最高值3.12mm,最低值2.82mm




  SS36肖特基二极管,SOD-123封装尺寸:

  长:3.7±0.2mm,宽:最高值1.8±0.1mm,高:1.3±0.15mm




  SS36肖特基二极管,SMAF封装尺寸:

  黑胶长:最高值3.7mm,最低值3.3mm

  总长:最高值4.9mm,最低值4.4mm

  宽:最高值2.7mm,最低值2.4mm

  高:最高值1.1mm,最低值0.9mm
