稳压管正常工作时处于什么状态?
发布时间:2021-08-25 17:25:40 浏览:192次 责任编辑:晶导微电子
稳压管正常工作时处于反向击穿状态,该区间是可恢复的。不要误以为看到击穿两个字就认为是器件损坏了。稳压管也属于二极管的一种,二极管相当一个PN结,就是利用PN结的特性而制作的。

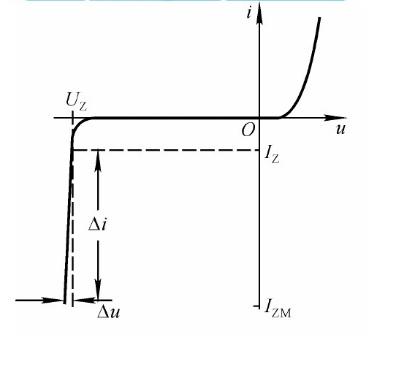

如下图所示,为PN结的伏安特性,其中第一象限为正向特性曲线,普通二极管使用该特性而研制,以一般硅二极管为例,其正向导通压降0.7V左右,当给二极管施加正向电压大于0.7V时,二极管导通,导通后二极管的电流呈指数上升趋势,也就是说电流变化很大而压降变化很小,当给二极管加上反向电压时,当二极管电压小于UZ(反向击穿电压)时,二极管的反向电流很小,一般为μA或nA数量级,可忽略不计,这就是普通二极管正向导通反向截至的特性。
▲PN结的伏安特性
稳压二极管:稳压二极管工作于反向击穿区,该反向击穿区是有一个范围的,稳压二极管使用时,必须使其工作在该区间内,IZMIN≤IZ≤IZMAX,IZ为稳压二极管的工作电流,IZMIN为稳压二极管最小稳压电流,IZMAX为稳压二极管最大工作电流。所以使用稳压二极管时,限流电阻的参数计算也是非常讲究的,设计不好可能达不到稳压效果,或者使其电流过大而雪崩击穿,导致二极管烧毁!其正常工作区域如下图黄色部分。
稳压二极管经典电路:实际应用时,根据稳压二极管的相关参数(典型稳压值、工作电流典型值、最大工作电流、最小稳压电流以及输入电压范围、输出负载电流范围进行计算限流电阻R的值。
