超快恢复二极管有什么作用?

发布时间:2021-05-20 13:45:16 浏览:20次 责任编辑:晶导微电子

    随着电子元器件的发展,二极管也是其中一种,超快恢复二极管(简称fred)是一种具有开关特性好、反向恢复时间超短的半导体二极管,常用来给高频逆变装置的开关器件作续流、吸收、箝位、隔离、输出和输入整流器,使开关器件的功能得到充分发挥。



    主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中,作为高频整流二极管、续流二极管或阻尼二极管使用。快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压。目前快恢复二极管主要应用在逆变电源中做整流元件。


    随着电力电子技术向高频化、模块化方向发展,直插超快速恢复作为一种高频器件也得到蓬勃发展,现已广泛用于各种高频逆变装置和斩波调速装置内,起到高频整流、续流、吸收、隔离和箝位的作用,这对发展我国高频逆变焊机、高频开关型电镀电源、高频高效开关电源、高频快速充电电源、高频变频装置及功率因数校正装置等将起到推动作用。


    高效、节能、节电和节材,并能提高产品质量和劳动生产率的高频逆变装置将逐步替代目前正在大量生产、体积庞大、效率低和对电网污染严重的晶闸管工频电源,对加速我国电力电子产品的更新换代周期将起到决定性作用。


    选用快恢复二极管首先考虑方案位置频率与器件恢复时间上的匹配,其次选择峰值电压多出30%以上的耐压器件型号,最终考虑方案对应位置电流的正向压降值在匹配的适当区间。

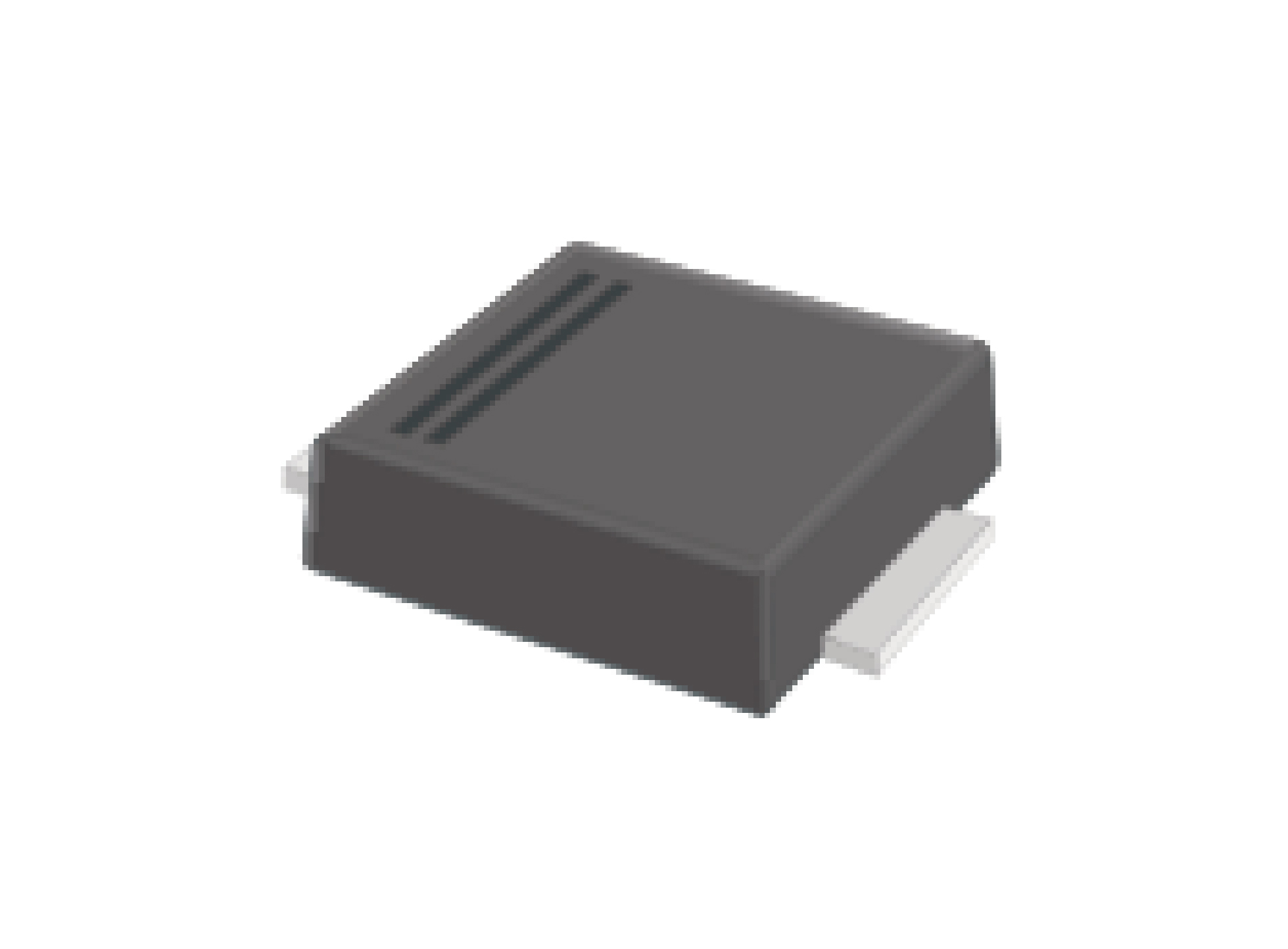

    快恢复二极管封装几乎覆盖直插肯贴片全系列直插:TO-220AB(铁封)、ITO-220AB(塑封)、TO-247、DO-41、DO-15、DO-27、R-6、贴片:SMA、SMB、SMC、SMAF、SMBF、SOD123FL、TO277、TO-252、TO-263等封装。


    快速管主要按恢复时间快慢分为三种,分别为75-500ns(快恢复FR系列)、35-75ns(高频HER系列)、35ns以内(超快恢复SF系列)。电压为200-1200V,电压一定恢复时间越快其正向压降越大。同样道理电压选型较大的方案上会加大做小恢复时间的难度。传统超快恢复二极管TRR在35ns以内,电压只做到600V。我司目前已推出三款高压超快恢复二极管芯片800V、1000V、1200V电流分布区间为3-20A,可适用于所有封装外形。
